Основные моменты выбора фторопластовых центробежных насосов для перекачивания окисленной воды (рН=2 с песком)

В этой статье анализируются доступные типы насосов для конкретных сред, чтобы помочь вам сделать более быстрый и эффективный выбор, а также приводятся некоторые данные для справки.

1.Анализ характеристик условий труда

Средние характеристики

Сильная кислотность: pH=2 — сильная кислотная среда, поэтому необходимо учитывать стойкость материала к кислотной коррозии.

Окисление: среда обладает окислительными свойствами, поэтому необходимо оценить антиоксидантную способность материала.

Содержит твердые частицы: наличие мелких частиц песка может привести к проблемам износа (рекомендуется подтвердить распределение размеров частиц и концентрацию)

2.Выбор материала

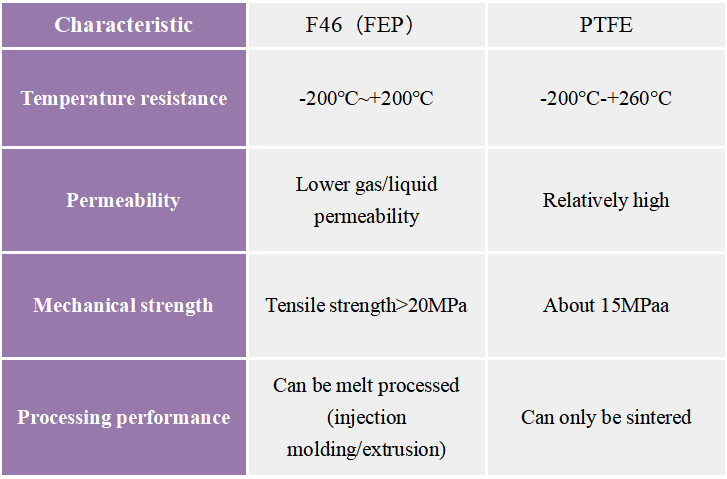

2.1 Рекомендуется использовать корпус насоса с покрытием из ПТФЭ (политетрафторэтилена) или F46, который имеет следующие характеристики:

✓ Высокая кислотостойкость (применимо ко всему диапазону pH 0-14)

✓ Отличная стойкость к окислению

✓ Гладкая поверхность и ее трудно масштабировать

2.2 Механические уплотнения рекомендуется использовать пару SiC/SiC, которая более устойчива к износу частиц, чем графит

2.3 Ключевые параметры выбора

Необходимые заметки Скорость ≤ 2900 об/мин: снижение эрозии частиц и износа

Тип рабочего колеса: полуоткрытое/открытое рабочее колесо: предотвращает закупорку закрытого канала потока рабочего колеса

Конструкция зазора на 0,3–0,5 мм больше, чем у стандартного насоса, для обеспечения прохождения частиц.

Тип уплотнения вала: двухстороннее механическое уплотнение + промывочная вода (рекомендуется внешний промывочный раствор Plan53B)

3. Особые моменты проектирования

Износостойкая структура

Передняя крышка крыльчатки утолщена на 2-3 мм.

На улитке корпуса насоса установлена ​​сменная износостойкая пластина.

Поверхность проточных частей может быть закалена.

4. Предложения по эксплуатации

На входе рекомендуется установить Y-образный фильтр (размер ячеек определяется размером частиц).

Минимальный расход должен быть >30% Qn, чтобы предотвратить отложение твердых частиц.

Проточный канал следует промывать вовремя, когда машина выключена.

5. Рекомендуемые типовые модели

Отечественный: центробежный насос фторопластовый ИХФ80-65-160 (с комплектом износостойкой модификации)

Импорт: CPK80-200F (с рабочим колесом для зернистых сред)

Если бюджет ограничен в качестве варианта можно рассмотреть: FSB80-50-200 (необходимо подтвердить фактические параметры частиц)

Если у вас есть лучшие идеи, пожалуйста, оставьте сообщение. Мы рады узнать новые знания и предоставить лучший сервис.

Прилагается кривая производительности нашего химического насоса IHF.：
